Wat is een omvormer

Volgens Wikipedia:
Een omvormer is een apparaat dat de invoerspanning kan transformeren van een bepaalde spanning naar een andere spanning, en eventueel van gelijkspanning naar wisselspanning of omgekeerd.
Kort gezegd..... Met een omvormer kun je een spanning veranderen (omzetten)

In het dagelijks leven maken wij gebruik van allerlei verschillende spanningen.
De meest bekende zijn:
- 230 Volt wisselspanning  ( lichtnet - stopcontact )
- 12 Volt gelijkspanning  ( auto - accuspanning )
- 1,5 Volt of 9 Volt gelijkspanning  ( batterijen )
- 16 of 18 Volt gelijkspanning  ( voedingsspanning voor veel laptops )
- 5 Volt gelijkspanning  ( voedingspanning voor allerlei apparaten die voeding krijgen via en USB poort )

Als er een bepaalde spanning voorhanden is, maar men wil een andere spanning gebruiken, dan heeft men dus een omvormer nodig.
Zo kun je bijvoorbeeld je scheerapparaat in de auto gebruiken als je een omvormer hebt van 12 Volt naar 230 Volt.
En een laptop die op 18 Volt werkt heeft een omvormer (voeding) nodig om de 230 volt van het lichtnet om te zetten in de 18 volt die de laptop nodig heeft.


Waar zijn omvormers te koop



Als je omvormer intoetst in Google dan krijg je verschillende leveranciers op je scherm.
Om daar een keuze uit te kunnen maken moet je een paar dingen weten:
- Hoe groot is de keuze (aanbod)
- Wat is de levertijd
- Hoe liggen de prijzen
- Hoe zit het met de service

Als je deze zaken op een rijtje zet dan springen twee leveranciers er uit, nl:

- Elektronica Online   ( www.elektronica-online.nl )

- ElektronicaWereld   ( www.elektronicawereld.nl )

Voor deze twee internetshops geld:
- Het aanbod in omvormers, netvoedingen, (verhuis)trafo's en adapters is groot.
- Alles wordt uit voorraad geleverd, en vaak nog dezelfde dag verstuurd.
- Ze zijn één van de goedkoopste, waarschijnlijk zelfs de allergoedkoopste van Nederland.
- Op alle omvormers zit minimaal een jaar garantie, en garantiegevallen worden altijd snel afgehandeld.




Wisselspanning en Gelijkspanning

Wisselspanning is een spanning die steeds van richting veranderd. Het aantal keren dat dit per seconde gebeurd noemt men de frequentie en de frequentie wordt aangegeven in het aantal Hertz.  In Nederland veranderd de netspanning 50x per seconde van richting. De frequentie van deze wisselspanning is dus 50 Hertz.  In bijvoorbeeld Amerika veranderd de netspanning 60x per seconde van richting. De frequentie van de  Amerikaanse netspanning is dus 60 Hertz.

Neem om er een voorstelling van te kunnen maken een eenvoudig gloeilamp als voorbeeld. Een gloeilamp heeft een gloeidraad, die zie je vaak duidelijk zitten. Als er stoom door de gloeidraad gaat dan wordt hij heet en geeft hij licht af. In het geval van wisselspanning gaat de stroom heel even van links naar rechts door de gloeidraad, zakt dan naar nul, en gaat dan even van rechts naar links door de gloeidraad. En dit herhaald zich 50x per seconde. Iedere keer als de stroom van richting veranderd wordt hij ook even nul. Eigelijk gaat de lamp dus heel snel aan en uit. Dit gaat echter zo snel dat onze hersenen dit niet kunnen waarnemen en het lijkt alsof de lamp constant even fel brandt.

Gelijkspanning is veel eenvoudiger, de stroom vloeit altijd in één richting, en wel van de plus naar de min.  Als je een lampje op een batterij aansluit dan verlaat de stroom de batterij bij de pluspool, stroomt door de lamp, en verdwijnt bij de minpool weer in de batterij. De meeste elektronische apparaten werken op gelijkstroom.

Waarom zetten ze dan wisselspanning op het stopcontact, waarom niet alleen wisselstroom of alleen gelijkstroom gebruiken, is dat niet veel eenvoudiger ?  Dat lijkt wel zo, maar toch heeft dat een goede reden. De meeste apparaten werken dan wel op gelijkstroom, maar gelijkstroom is moeilijker te "transporteren" van de elektriciteitscentrale naar de huizen van de gebruikers. Het technische verhaal hier achter laat ik even weg, dat is erg ingewikkeld, maar het is vrijwel onmogelijk om gelijkspanning in grote hoeveelheden over grote afstanden te vervoeren. Daarom zal het stopcontact waarschijnlijk altijd wisselspanning blijven leveren en zullen er ook altijd netvoedingen en omvormers nodig blijven.

Het is wel heel belangrijk om te onthouden dat apparaten altijd van de juiste spanning voorziet.  Een wisselspanning-apparaat moet wisselspanning krijgen en een gelijkspanning-apparaat moet gelijkspanning krijgen. Doe je dat niet dan kun je het apparaat onherstelbaar beschadigen. Gebruik daarom ook nooit een voedingsadapter die bij een apparaat is geleverd voor een ander apparaat.
Gelijkspanning en wisselspanning worden ook wel aangeduid met de letters DC of AC     ( DC = gelijkspanning , AC = Wisselspanning )




Omvormers die de accuspanning van 12 Volt of 24 Volt (van bv de auto) omzetten in een wisselspanning van 230 Volt



Waarvoor dienen deze omvormers:
Om in de (vracht)auto of op de boot, ook de beschikking te hebben over 230V wisselspanning.
Andere namen voor deze omvormers zijn:   Inverter , DC - AC Omvormer.

Dit soort omvormers wordt steeds populairder. Dat heeft zo zijn redenen.
230 Volt in de auto is enorm handig. Je kunt nu al je apparatuur die je thuis gebruikt ook in de auto gebruiken. Denk hierbij maar eens aan de laptop, de  lader van de filmcamera, maar ook de playstation of DVD speler kunnen mee om de kinderen te vermaken tijdens een lange vakantierit. Elektrisch gereedschap kan vanuit de auto gebruikt worden en ook elektrisch scheren is handig als je iedere morgen in de file staat. Ook zijn deze omvormers heel goedkoop geworden en zijn ze uiterst betrouwbaar. Omdat ze voorzien zijn van allerlei elektronische beveiligingen behoren defecte omvormers vrijwel tot het verleden. Hou er wel rekening mee dat sommige apparatuur een zuivere sinus omvormer nodig heeft. Lees daarom ook even verder.



Waar moet je op letten als je zo'n omvormer wilt aanschaffen...

Let op de ingangsspanning. ( 12 Volt of 24 Volt )
De omvormers in onze webshop leveren allemaal een uitgangsspanning van 230 Volt.
Let er wél goed op dat je kiest voor de juiste ingangsspanning, 12 Volt ( voor personenauto's ) of 24 Volt ( voor vrachtwagens )

Let op het vermogen
De omvormer moet genoeg vermogen kunnen leveren voor het aangesloten apparaat ( of apparaten ). Het is altijd beter een wat zwaardere omvormer te nemen. Sommige apparaten hebben een inschakelstoom die veel hoger is dan de "normale" stroom. Met name apparaten met een motor hebben een hoge inschakelstroom. Koelkasten kunnen wel 10x hun normale vermogen gebruiken vlak na het inschakelen. Een tv (met beeldbuis) heeft een inschakelvermogen van ca. 5x het nominale vermogen.
Het is ook niet goed om een omvormer constant zijn maximale vermogen te laten leveren. Hij wordt dan behoorlijk warm, en dat komt de levensduur niet ten goede. Neem dus altijd een omvormer die meer vermogen kan leveren dan de aangesloten apparatuur. Dan hoeft hij niet op maximale kracht te werken, wordt hij minder warm, en heeft hij nog wat reserve voorhanden.

Zorg voor stevige aansluitingen
Dit soort omvormers werken met vrij grote stromen. Bij een grote stroom is het heel belangrijk dat de aansluitingen een zo laag mogelijke overgangsweerstand hebben. Een te hoge overgangsweerstand veroorzaakt spanningsverlies. Door dit spanningsverlies krijgt de omvormer te weinig spanning en daardoor werkt hij niet goed of zelfs helemaal niet meer. De meeste modellen geven dan een waarschuwing door te gaan piepen. Bij problemen met dit soort omvormers is overgangsweerstand vrijwel altijd de oorzaak van het probleem.
Een te hoge overgangsweerstand is zelf te controleren met een Voltmeter. Zorg dat de omvormer stevig belast wordt en meet dan de spanning direct op de accu. Meet daarna de spanning op de ingang van de omvormer, op de omvormer zelf, of als de omvormer vaste kabels heeft op de aansluitkabels van de omvormer. De spanning die je hier meet mag niet duidelijk lager zijn dan de spanning van de accu. Is er een verschil van meer dan 0,5 á 1 Volt, dan is er gegarandeerd sprake van een te hoge overgangsweerstand tussen de accu en omvormer. Dit kan veroorzaakt worden door te dunne kabels, maar meestal zijn de aansluitingen van de kabels de oorzaak. Controleer dan of de aansluitpunten stevig zijn, goed vast zitten en de contactvlakken goed schoon zijn.

Let op of je een "Gemodificeerde Sinus" of "Zuivere Sinus" omvormer nodig hebt  (zie hieronder)

Gemodificeerde Sinus of Zuivere Sinus

De wisselspanning die thuis uit het stopcontact komt heeft een zuivere sinusvorm.
Een zuivere sinusvorm is moeilijk na te maken. Daarom leveren veel omvormers een zogenaamde "gemodificeerde sinus" Deze spanningsvorm komt dicht in de buurt van een zuivere sinus.
Een gemodificeerde sinus omvormer is prima voor een aantal toepassingen, maar voor veel apparatuur is echt een zuivere sinus omvormer nodig.
Omvormers die een zuivere sinusvormige spanning leveren worden "Zuivere Sinus" of "Pure Sinus" Omvormers genoemd. Op een zuivere sinus omvormer kun je alle soorten apparatuur aansluiten, je moet er alleen nog op letten of de omvormer voldoende vermogen kan leveren. (zie verderop in de tekst)
Zuivere sinus omvormers waren enkele jaren geleden nog onbetaalbaar, maar zijn inmiddels veel goedkoper geworden.
Ze zullen echter altijd een stuk duurder blijven dan "gewone" omvormers, omdat het moeilijk is om een zuivere sinusspanning te maken.

Hoe komt dit nu:
Een gemodificeerde omvormer bevat een zogenaamde "geschakelde voeding", een oscillator zorgt er voor dat de gelijkspanning van de accu opgevoerd kan worden tot de netspanning.
De meeste moderne apparaten bevatten ook een geschakelde voeding met een oscillator.
Twee oscillators op elkaar aansluiten kán problemen veroorzaken. De oscillators kunnen elkaar gaan beïnvloeden.
Dit kan leiden tot een aantal situaties:
- De gemodificeerde sinus omvormer en het aangesloten apparaat beïnvloeden elkaar niet, en alles werkt normaal.
- De gemodificeerde sinus omvormer en het aangesloten apparaat beïnvloeden elkaar wel, het aangesloten apparaat werkt gewoon niet, en er gaat niets stuk.
- De gemodificeerde sinus omvormer en het aangesloten apparaat beïnvloeden elkaar wel, het aangesloten apparaat, de omvormer, of zelfs beide gaan stuk.
- De gemodificeerde sinus omvormer en het aangesloten apparaat beïnvloeden elkaar wel, het aangesloten apparaat werkt soms wel, soms niet, of maar kort, maar interne onderdelen van de omvormer worden te warm. Dit verkort de levensduur van de omvormer aanzienlijk.

Welke omvormer moet je nu kiezen ?
Veel apparaten werken goed op een gemodificeerde sinus, zoals normale gloeilampen, elektronische apparaten met een trafovoeding (niet die met een geschakelde voeding), een elektrische deken etc.
In deze gevallen kun je gewoon kiezen voor een gemodificeerde sinus omvormer.
Als je het niet zeker weet, maar ga je een goedkoop apparaat aansluiten, bv. een transistorradio, dan kun je het risico nemen en ook kiezen voor een goedkope gemodificeerde sinus omvormer. Let wel op, als iets stuk gaat is dit voor eigen risico.
Wil je géén risico's nemen, of ga je dure apparaten aansluiten, dan raden wij altijd aan om een zuivere sinusomvormer te nemen.

Wat werkt meestal niet goed op een gemodificeerde sinus omvormer
- Laadapparaten die accu's snel opladen werken niet goed, of gaan zelfs defect, evenals de omvormer.
- Veel  laders voor Laptops, camera's etc.
werken niet goed, of gaan zelfs defect , evenals de omvormer.
- Sommige elektrische tandenborstels werken niet goed op een gemodificeerde sinus.
- De elektronica in Senseo koffiezetapparaten werkt niet op een gemodificeerde sinus.
- TV's met geschakelde voeding werken niet altijd, kunnen de omvormer stuk maken, of er kunnen kunnen stoorstrepen zichtbaar zijn of er kan brom hoorbaar zijn.
- Inductieve belastingen zoals airco's, TL lampen en alle apparaten met een elektromotor werken niet goed op een gemodificeerde sinus en kunnen de omvormer stuk maken.
- Geschakelde voedingen werken niet in alle gevallen goed op een gemodificeerde sinusomvormer en ook deze kunnen de omvormer stuk laten gaan. Helaas kun je niet altijd zien of een apparaat een geschakelde voeding heeft. Als een apparaat een losse voedingsadapter heeft, en als deze vrij licht is (tussen 100 en 300 gram) dan is het vrijwel zeker een geschakelde voeding. Conventionele voedingen hebben een trafo en zijn daardoor meestal een stuk zwaarder.
Als de voeding in het apparaat ingebouwd zit, (er gaat dan een kabel van het apparaat rechtstreeks naar het stopcontact) dan is het moeilijk te bepalen of het een geschakelde voeding is of niet.

Ons advies..... neem in twijfelgevallen altijd een zuivere sinusomvormer. Deze zijn wel duurder, maar dan je weet zeker dat alle apparatuur er goed op werkt.
Neem wel altijd een omvormer die voldoende vermogen kan leveren. Lees ook het stukje "
Hoeveel Watt moet de omvormer zijn die ik nodig heb" verderop op deze pagina.

Wetenswaardigheden

Met een voltmeter meet je een heel andere waarde dan 230 Volt op de uitgang van een gemodificeerde sinus omvormer.
Dat komt omdat een volmeter is ontworpen en geijkt om zuivere sinusvormige spanningen te meten. Daar de uitgangsspanning van een gemodificeerde sinus omvormer niet zuiver sinusvormig is kun je deze niet meten met een normale voltmeter of multimeter.

Je kunt ook zelf uitrekenen hoelang een omvormer op een volle accu kan doorwerken.
Het is belangrijk om te weten dat niet de omvormer dit bepaald, maar het totale vermogen van de apparaten die er op zijn aangesloten.
Je kunt de volgende vuistregel hanteren:
Het aantal Ah van de accu x 10 : het vermogen van de aangesloten apparatuur.
Stel je hebt een accu van 50Ah die helemaal vol is, en je sluit daar via een omvormer een lamp op aan die 100 Watt verbruikt.
De berekening wordt dan 50x10 / 100 = 5 De tv zal dan ca. 5 uur spelen op een volle accu.
Hierbij is er van uitgegaan dat de accu helemaal vol geladen is, in goede conditie verkeert en niet wordt bijgeladen tijdens het gebruik.

De meeste moderne omvormers zijn goed beveiligd. Vrijwel alle modellen beschikken over de volgende beveiligingen:
-    Alarm bij verkeerd aansluiten
-    Ventileert automatisch indien temperatuur te hoog oploopt
-    Bescherming tegen kortsluiting
-    Waarschuwt voor te hoge accuspanning en schakelt indien nodig automatisch uit
-    Waarschuwt voor te lage accuspanning (-10,5 volt) en schakelt indien nodig automatisch uit
-    Waarschuwt voor oververhitting en schakelt indien nodig automatisch uit
-    Ingebouwde zekeringen




Wat moet ik doen als de omvormer het niet doet ?

Ten eerste moet je nagaan of het aan de omvormer ligt of aan iets anders.
Sluit de omvormer aan op een volle accu, let goed op de plus en de min, en sluit er een gewone 60 Watt of 75 Watt gloeilamp op aan.  (géén spaarlamp)
Als de lamp brandt is de omvormer in orde, eventueel kun je er meer lampen op aansluiten om te testen of de omvormer voldoende vermogen kan leveren.
De uitgangspanning van een omvormer kun je niet meten met een multimeter (zie de wetenswaardigheden hierboven)

Als de lamp niet brand, meet dan de ingangsspanning na met een multimeter.
Meet de spanning op de accu zelf, én de spanning op de omvormer.
Als de spanning op de omvormer minder is dan ca. 10,5 Volt dan is deze spanning te laag en kan de omvormer niet werken.
Is de spanning op de accu ook ongeveer 10,5 Volt of minder dan is de accu leeg, of hij kan niet voldoende vermogen leveren.
Als de spanning op de omvormer minder is dan ca. 10,5 Volt en de spanning op de accu is hoger, dan ligt dit aan slechte aansluitingen of te dunne kabels (overgangsweerstand).
Als de spanning op de omvormer ongeveer 12 Volt is en de lamp brand niet, dan is de omvormer zelf waarschijnlijk stuk.






Omvormers die de accuspanning van de auto omzetten in een hogere of lagere spanning



In een Auto is meestal maar één spanning voorhanden. 12 Volt gelijkspanning (DC) in personenauto's en 24 Volt gelijkspanning (DC)  in vrachtauto's
Om een apparaat te kunnen gebruiken dat op een andere spanning werkt is een omvormer nodig.
Omdat de benodigde spanning vrijwel altijd gelijkspanning moet zijn worden deze omvormers ook wel DC-DC omvormers genoemd.
Ze zetten immers een gelijkspanning (DC) om in een hogere of lagere gelijkspanning (DC)

Er zijn een paar hoofdgroepen te zien in de DC-DC omvormers

Omvormers van 24 Volt DC naar 12 Volt DC

Veel autoradio's, zendbakkie's en andere autoaccessoires werken alleen op 12 Volt.
Om deze apparaten ook in een vrachtwagen te kunnen gebruiken heb je een omvormer nodig die de 24 Volt gelijkspanning van de vrachtauto omzet in 12 Volt gelijkspanning.
Verbind zo'n omvormer simpelweg met de 24 volt en u heeft direct 12 volt beschikbaar aan de uitgang van de omvormer.
Deze hoogwaardige omvormers zijn meestal voorzien van diverse beveiligingen. Ook zijn ze gemakkelijk in te bouwen door hun compacte afmetingen zijn daardoor gemakkelijk uit het zicht te plaatsen onder bijvoorbeeld een dashboard. Zorg wel altijd voor wat vrije ruimte om een omvormer want ze kunnen tijdens gebruik best warm worden.

Laptopvoedingen op 12 Volt

Laptops hebben vaak spanningen nodig die hoger zijn dan de 12 Volt die in de auto aanwezig is.
Een laptopvoeding met plug voor in de sigarettenaansteker is dan meestal de oplossing.
Deze laptopvoeding worden meestal geleverd met verschillende verwisselbare pluggen en zijn in te stellen op verschillende uitgangsspanningen.
Daardoor zijn ze universeel toepasbaar en werken ze op de meeste laptops.
Controleer wel altijd voor aanschaf of de voeding ook voor uw laptop geschikt is.
- Heeft de laptopvoeding de juiste aansluitplug
- Kan de voeding ingesteld worden op de spanning die uw laptop nodig heeft
- kan de voeding genoeg vermogen leveren voor uw laptop  ( voor berekenen vermogen zie elders op deze pagina )

Voedingen die 12 Volt omzetten in bijvoorbeeld 3 Volt, 5 volt, 6 Volt, 7,5 Volt etc.

Draagbare apparaten hebben vaak spanningen nodig die lager zijn dan de 12 Volt die in de auto aanwezig is.
Denk hierbij aan GSM telefoons, portable spelcomputers, MP3 spelers, diskmans en ga maar door.

Je kunt dan kiezen voor en omvormer die speciaal gemaakt is voor het betreffende apparaat.
Het voordeel is dat alles meteen klopt de stekker, de spanning, alles klopt en je kunt hem zó insteken.
Nadeel is dat deze omvormer alleen geschikt is voor dit éné apparaat.

Je kunt ook kiezen voor een universele omvormer.
Deze wordt geleverd met verschillende verwisselbare pluggen en is in te stellen op verschillende uitgangsspanningen.
Daardoor zijn ze universeel toepasbaar en werken ze op de veel verschillende apparaten.
Controleer wel altijd voor aanschaf of de voeding ook voor uw apparaat geschikt is.
- Heeft de omvormer de juiste aansluitplug(gen)
- Kan de voeding ingesteld worden op de spanning die u nodig heeft
- kan de voeding genoeg vermogen leveren.  ( voor berekenen vermogen zie elders op deze pagina )




Omvormers die 230 Volt omzetten in 110 Volt



Als je een apparaat in Amerika hebt gekocht dan is dat apparaat vaak alleen geschikt voor 110 á 115 Volt, dat is de Amerikaanse netspanning.
Het apparaat heeft waarschijnlijk ook een stekker met twee platte pennetjes en past daarom ook niet in een Nederlands stopcontact.
Gelukkig maar....  want als je dat apparaat hier het stopcontact zou steken dan zou een rookwolk, en een een onherstelbaar defect apparaat waarschijnlijk het gevolg zijn.  De netspanning is hier immers 2x zo hoog als in Amerika en dat zou het apparaat onherstelbaar beschadigen.

Daarom zijn er omvormers die 230 Volt wisselspanning omzetten in 110 Volt wisselspanning. Deze zetten niet alleen de spanning om, maar ze zijn ook voorzien van een Amerikaans stopcontact waar de Amerikaanse stekker met twee platte pennetjes in past.

De uitgangspanning is nooit precies 110 Volt maar dat maakt ook niets uit.  De netspanning op ons stopcontact is ook niet precies 230 Volt. De netspanning kan zelfs in de loop van de dag variëren tussen zo'n 210 en 240 Volt. dat is normaal, en al onze apparaten kunnen daar prima tegen.  De uitgangspanning van de omvormer varieert vrolijk mee met de netspanning en kan dus ook de ene keer 100 volt zijn en de andere keer 120 Volt. Maar ook in Amerika is de netspanning nooit precies hetzelfde en ook Amerikaanse apparaten kunnen daar prima tegen.

De werking

Omvormers die een wisselspanning omzetten in een wisselspanning van een andere waarde zijn erg eenvoudig van opbouw.  Ze bevatten één belangrijk onderdeel, de transformator, ook wel trafo genoemd. Een omvormer van dit type is dan ook niet meer dan een trafo die ingebouwd is in een nette behuizing en voorzien van de benodigde aansluitingen, stopcontacten en zekeringen.
Een transformator bestaat uit twee spoelen, die zich in elkaars magnetisch veld bevinden.  Bij een normale trafo worden de spoelen gewikkeld rond een magnetiseerbare kern. Het wikkeldraad is meestal koper, dat is voorzien van een isolatielaagje om sluiting tussen de wikkelingen te voorkomen.
Stuurt men een wisselstroom door één van de spoelen, de primaire spoel genoemd, dan wordt in de andere spoel, de secundaire, ook een wisselspanning opgewekt.
Heeft de secundaire spoel meer wikkelingen dan de primaire dan wordt de spanning omhoog getransformeerd en andersom. De verhouding tussen het aantal windingen van de primaire spoel en de secundaire spoel geeft de factor waarmee de spanning omhoog, dan wel omlaag wordt getransformeerd. Dit noemt men de transformatieverhouding.  Bij een Omvormer van 230 naar 110 volt heeft de primaire kant (230V) dus ongeveer 2x zo veel wikkelingen als de secundaire kant (110V)

Een trafo kan ook "omgekeerd" gebruikt worden. Het is met een zelfde trafo ook mogelijk om 110 Volt wisselspanning om te zetten in 230 Volt wisselspanning. Daarom zie je dat deze omvormers ook vaak omgekeerd gebruikt kunnen worden, dus om Nederlandse apparaten in Amerika te kunnen gebruiken. Door middel van een schakelaar wordt de trafo dan "andersom" aangesloten.

Wetenswaardigheden:

Het belangrijkste onderdeel van deze omvormers is de trafo. De koperen windingen van de trafo kunnen "trillen" in de frequentie van de wisselspanning. Dit is dan hoorbaar als een zachte bromtoon van 50 Hertz.  Dit is normaal en duidt niet op een defect in de omvormer.  Bij een grote zware omvormer is dit duidelijker hoorbaar dan bij een kleine omvormer. Soms kan het bromgeluid iets verminderd worden door de behuizing te openen en de koperen wikkelingen van de trafo in te spuiten met blanke lak of plasticspray. Laat deze spray wel minimaal een dag drogen alvorens de omvormer weer in gebruik te nemen.

Let goed op het vermogen van de omvormer. Als je er een apparaat van 500 watt op wilt aansluiten dan moet de omvormer ook minimaal 500 watt zijn.
Het is altijd beter een zwaardere omvormer te nemen. Sommige apparaten hebben een inschakelstoom die veel hoger is dan de "normale" stroom. Met name apparaten met een motor hebben een hoge inschakelstroom. Koelkasten kunnen wel 10x hun normale vermogen gebruiken vlak na het inschakelen. Een tv (met beeldbuis) heeft een inschakelvermogen van ca. 5x het nominale vermogen.
Het is ook niet goed om een omvormer constant zijn maximale vermogen te laten leveren. Hij wordt dan behoorlijk warm, en dat komt de levensduur niet ten goede. Neem dus altijd een omvormer die meer vermogen kan leveren dan de aangesloten apparatuur. Dan hoeft hij niet op maximale kracht te werken, wordt hij minder warm, en heeft hij nog wat reserve voorhanden.

Let op met hairstylers (stijltangen)
Een apparaat waar vaak problemen mee ontstaan zijn hairstylers. Dat komt omdat op de hairstyler een vermogen staat van bijvoorbeeld 60 watt. Je zou denken dat een omvormer van 75 watt dan zwaar genoeg is.  Het probleem is dat dit vermogen het "gemiddelde" vermogen is. De hairstyler warmt snel op met een hoog vermogen en als de benodigde temperatuur bereikt is schakelt hij weer een tijdje uit. De tijd dat hij niet opwarmt gebruikt de hairstyler geen stroom, maar op het moment dat hij gaat verwarmen misschien wel 300 Watt. Als hij na 20 seconden opwarmen weer 80 seconden afkoelt gebruikt hij inderdaad "gemiddeld" 60 watt, maar omdat hij opwarmt met een "piek" vermogen van 300 watt maakt hij de omvormer meteen stuk omdat deze gedurende die 20 seconden opwarmtijd veel te zwaar belast wordt.
Mogelijk ontstaat dit probleem ook bij andere apparaten met een verwarmingselement.

Omvormers die 230 Volt omzetten in 110 Volt worden ook wel verhuistrafo's genoemd

50 Hertz of 60 Hertz

In Nederland is de frequentie van de wisselspanning 50 Hertz (50Hz) en in Amerika is de frequentie van de wisselspanning 60 Hertz (60Hz)
Een omvormer zet wél de spanning om, maar niet de frequentie. Het apparaat dat u meegenomen heeft krijgt dus wél de goede spanning aangeboden, maar niet de goede frequentie. Voor de meeste apparaten maakt dat niets uit. Sommige apparaten kunnen er echter iets anders door werken. Zo zal het toerental van bijvoorbeeld een mixer anders zijn omdat dit toerental afhankelijk is van de frequentie. Sommige wekkers kunnen voor of achter gaan lopen omdat ze werken op de lichtnetfrequentie. Apparaten met een motor kunnen dus op een ander toerental draaien dan u gewend bent. Voor zover bij mij bekend is zullen er geen apparaten stuk gaan door de andere frequentie, ze kunnen wel anders reageren.




Omvormers die 110 Volt omzetten in 230 Volt

Als je een apparaat meeneemt naar Amerika dan zal dat daar vaak niet werken. Ten eerste past de Nederlandse stekker niet in een Amerikaans stopcontact en waarschijnlijk is het apparaat alleen geschikt voor 230 volt wisselspanning. Het werkt dus niet op de 100 of 115 Volt die het Amerikaanse stopcontact levert.

Daarom zijn er omvormers die 110 Volt wisselspanning omzetten in 230 Volt wisselspanning. Deze zetten niet alleen de spanning om, maar ze zijn ook voorzien van een Amerikaanse stekker die in een Amerikaans stopcontact past.

De uitgangspanning is nooit precies 230 Volt maar dat maakt ook niets uit.  De netspanning op ons stopcontact is ook niet precies 230 Volt. De netspanning kan zelfs in de loop van de dag variëren tussen zo'n 210 en 240 Volt. dat is normaal, en al onze apparaten kunnen daar prima tegen..

De werking

Omvormers die een wisselspanning omzetten in een wisselspanning van een andere waarde zijn eenvoudig van opbouw.  Ze bevatten één belangrijk onderdeel, de transformator, ook wel trafo genoemd. Een omvormer van dit type is dan ook niet meer dan een trafo die ingebouwd is in een nette behuizing en voorzien van de benodigde aansluitingen, stopcontacten en zekeringen.
Een transformator bestaat uit twee spoelen, die zich in elkaars magnetisch veld bevinden.  Bij een normale trafo worden de spoelen gewikkeld rond een magnetiseerbare kern. Het wikkeldraad is meestal koper, dat is voorzien van een isolatielaagje om sluiting tussen de wikkelingen te voorkomen.
Stuurt men een wisselstroom door één van de spoelen, de primaire spoel genoemd, dan wordt in de andere spoel, de secundaire, ook een wisselspanning opgewekt.
Heeft de secundaire spoel meer wikkelingen dan de primaire dan wordt de spanning omhoog getransformeerd en andersom. De verhouding tussen het aantal windingen van de primaire spoel en de secundaire spoel geeft de factor waarmee de spanning omhoog, dan wel omlaag wordt getransformeerd. Dit noemt men de transformatieverhouding.  Bij een Omvormer van 110 naar 230 volt heeft de primaire kant (110V) dus ongeveer half zoveel wikkelingen als de secundaire kant (230V)

Een trafo kan ook "omgekeerd" gebruikt worden. Het is met een zelfde trafo ook mogelijk om 230 Volt wisselspanning om te zetten in 110 Volt wisselspanning. Daarom zie je dat deze omvormers ook vaak omgekeerd gebruikt kunnen worden, dus om Amerikaanse apparaten in Nederland te kunnen gebruiken. Door middel van een schakelaar wordt de trafo dan "andersom" aangesloten.

Wetenswaardigheden:

Het belangrijkste onderdeel van deze omvormers is de trafo. De koperen windingen van de trafo kunnen "trillen" in de frequentie van de wisselspanning. Dit is dan hoorbaar als een zachte bromtoon van 50 Hertz.  Dit is normaal en duidt niet op een defect in de omvormer.  Bij een grote zware omvormer is dit duidelijker hoorbaar dan bij een kleine omvormer. Soms kan het bromgeluid iets verminderd worden door de behuizing te openen en de koperen wikkelingen van de trafo in te spuiten met blanke lak of plasticspray. Laat deze spray wel minimaal een dag drogen alvorens de omvormer weer in gebruik te nemen.

Let goed op het vermogen van de omvormer. Als je er een apparaat van 500 watt op wilt aansluiten dan moet de omvormer ook minimaal 500 watt zijn.
Het is altijd beter een zwaardere omvormer te nemen. Sommige apparaten hebben een inschakelstoom die veel hoger is dan de "normale" stroom. Met name apparaten met een motor hebben een hoge inschakelstroom. Koelkasten kunnen wel 10x hun normale vermogen gebruiken vlak na het inschakelen. Een tv (met beeldbuis) heeft een inschakelvermogen van ca. 5x het nominale vermogen.
Het is ook niet goed om een omvormer constant zijn maximale vermogen te laten leveren. Hij wordt dan behoorlijk warm, en dat komt de levensduur niet ten goede. Neem dus altijd een omvormer die meer vermogen kan leveren dan de aangesloten apparatuur. Dan hoeft hij niet op maximale kracht te werken, wordt hij minder warm, en heeft hij nog wat reserve voorhanden.

Let op met hairstylers (stijltangen)
Een apparaat waar vaak problemen mee ontstaan zijn hairstylers. Dat komt omdat op de hairstyler een vermogen staat van bijvoorbeeld 60 watt. Je zou denken dat een omvormer van 75 watt dan zwaar genoeg is.  Het probleem is dat dit vermogen het "gemiddelde" vermogen is. De hairstyler warmt snel op met een hoog vermogen en als de benodigde temperatuur bereikt is schakelt hij weer een tijdje uit. De tijd dat hij niet opwarmt gebruikt de hairstyler geen stroom, maar op het moment dat hij gaat verwarmen misschien wel 300 Watt. Als hij na 20 seconden opwarmen weer 80 seconden afkoelt gebruikt hij inderdaad "gemiddeld" 60 watt, maar omdat hij opwarmt met een "piek" vermogen van 300 watt maakt hij de omvormer meteen stuk omdat deze gedurende die 20 seconden opwarmtijd veel te zwaar belast wordt.
Mogelijk ontstaat dit probleem ook bij andere apparaten met een verwarmingselement.

Omvormers die 230 Volt omzetten in 110 Volt worden ook wel verhuistrafo's genoemd

50 Hertz of 60 Hertz

In Nederland is de frequentie van de wisselspanning 50 Hertz (50Hz) en in Amerika is de frequentie van de wisselspanning 60 Hertz (60Hz)
Een omvormer zet wél de spanning om, maar niet de frequentie. Het apparaat dat u meegenomen heeft krijgt dus wél de goede spanning aangeboden, maar niet de goede frequentie. Voor de meeste apparaten maakt dat niets uit. Sommige apparaten kunnen er echter iets anders door werken. Zo zal het toerental van bijvoorbeeld een mixer anders zijn omdat dit toerental afhankelijk is van de frequentie. Sommige wekkers kunnen voor of achter gaan lopen omdat ze werken op de lichtnetfrequentie. Apparaten met een motor kunnen dus op een ander toerental draaien dan u gewend bent. Voor zover bij mij bekend is zullen er geen apparaten stuk gaan door de andere frequentie, ze kunnen wel anders reageren.




Omvormers die 230 Volt omzetten in een andere wisselspanning (trafo's)



Omvormers die 230 Volt omzetten in een andere wisselspanning komen niet zo heel veel voor. Er zijn namelijk niet zo veel apparaten die op een lage wisselspanning werken. De meeste apparaten die op een lage spanning werken hebben gelijkspanning nodig. Toch komen ze wel voor. Er zijn modeltreinen die werken op wisselspanning, 12 Volt halogeenlampjes werken op wisselspanning en zo zijn er nog wel enkele apparaten te vinden die een lage wisselspanning nodig hebben.

Omvormers die een wisselspanning omzetten in een wisselspanning van een andere waarde zijn eenvoudig van opbouw.  Ze bevatten één belangrijk onderdeel, de transformator, ook wel trafo genoemd. Een omvormer van dit type is dan ook niet meer dan een trafo die meestal ingebouwd is in een nette behuizing en voorzien van de benodigde aansluitingen, kabels en zekeringen.
Een transformator bestaat uit twee spoelen, die zich in elkaars magnetisch veld bevinden.  Bij een normale trafo worden de spoelen gewikkeld rond een magnetiseerbare kern. Het wikkeldraad is meestal koper, dat is voorzien van een isolatielaagje om sluiting tussen de wikkelingen te voorkomen.
Stuurt men een wisselstroom door één van de spoelen, de primaire spoel genoemd, dan wordt in de andere spoel, de secundaire, ook een wisselspanning opgewekt.
Heeft de secundaire spoel meer wikkelingen dan de primaire dan wordt de spanning omhoog getransformeerd en andersom. De verhouding tussen het aantal windingen van de primaire spoel en de secundaire spoel geeft de factor waarmee de spanning omhoog, dan wel omlaag wordt getransformeerd. Dit noemt men de transformatieverhouding.  Bij een Omvormer van 110 naar 230 volt heeft de primaire kant (110V) dus ongeveer half zoveel wikkelingen als de secundaire kant (230V)




Omvormers die 230 Volt omzetten in een lagere gelijkspanning (netvoedingen)



Je staat er misschien niet zo bij stil, maar van dit type omvormer heeft iedereen er een flink aantal in huis. Omvormers die de 230 Volt netspanning omzetten in een lagere gelijkspanning worden meestal "voeding" , "netvoeding" of "adapter" genoemd.
Ze zitten bij heel veel apparaten, GSM telefoons, PDA's, Kleine LCD TV's, Draagbare radio's, Gameboy, Digitale Camera's en ga maar door.

De voeding die bij een apparaat is slechts zelden geschikt voor een apparaat. Zo moet een voeding het juiste stekkertje hebben, de juiste spanning leveren, de plus en min op de juiste manier aangesloten hebben en voldoende vermogen kunnen leveren. Probeer dus nooit een voeding aan te sluiten op een ander apparaat dan waar hij voor gemaakt is. Een rookwolkje en een onherstelbaar defect apparaat én voeding kunnen het gevolg zijn.

Heel handig zijn de zogenaamde universele netvoedingen of adapters.
Deze beschikken over verwisselbare plugjes, de spanning kan ingesteld worden op verschillende waardes en de plus en min kunnen naar believen omgewisseld worden.  Ze zijn dus geschikt voor heel veel verschillende apparaten. Maar pas op !!  Alles MOET wel eerst goed ingesteld worden. Eén foutje kan een hoop schade veroorzaken.  Gebruik deze universele netvoedingen dus alleen als je weet hoe je alle instelling kunt controleren.




Zelf een omvormer bouwen

Zelf een omvormer of voeding bouwen is prima te doen. Je moet uiteraard wel over wat elektronica kennis beschikken en handig zijn met de soldeerbout.  Het is leuk als hobby, en leerzaam, maar je moet er niet aan beginnen om goedkoper uit te zijn. De prijzen van kant en klare apparaten zijn tegenwoordig zo laag dat je daar zelf geen omvormer of voeding voor kunt bouwen.

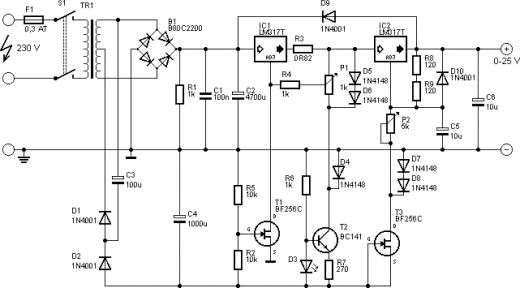

Hieronder staat het schema van een zelfbouw voeding die te vinden is op www.circuitsonline.net  een leuke site met zelfbouwschakelingen.

Aan onderdelen kost deze voeding ongeveer 16 Euro, maar daar komen nog een dure trafo, een printplaat, een inbouwkastje en eventuele meters en aansluitbussen bij.
Dat voert de totaalprijs zo ver op dat je goedkoper uit bent met een kant en klaar voeding.  Kijk maar eens bij www.elektronica-online.nl in de rubriek "voedingen en omvormers".




Vermogen, spanning, stroom

Dit zijn drie belangrijke grootheden in de elektronica

Het vermogen geeft aan hoeveel energie er verbruikt wordt of maximaal verbruikt kan worden.
Vermogen wordt uitgedrukt in Watt of KiloWatt.  (Eén KiloWatt = 1000 watt).
Een gloeilamp van 100 Watt geeft als hij brandt 100 Watt aan energie af in de vorm van licht en warmte, en hij neemt 100 watt elektrische Energie op van het lichtnet.
Hij zet dus eigelijk 100 Watt Elektrische energie om in licht en warmte
Het vermogen bij een gloeilamp, televisie, magnetron, wasmachine, etc., geeft aan hoeveel energie er omgezet zal worden.
Het stroomverbruik wordt gemeten in kWh, ofwel kilo Watt uur, ofwel in eenheden van 1000 Watt gedurende één uur. Een lamp van 100 Watt die tien uur gebrand heeft, heeft dus één kWh verbruikt.

De spanning is een soort van elektrische druk. Het is de druk van de spanning die de elektronen laat stromen. Spanning wordt uitgedrukt in Volt. De netspanning bedraagt in Nederland 230 Volt (voorheen 220 Volt). De spanning van een auto-accu bedraagt circa 13,8 Volt (populair: 12 Volt).

De stroom is de daadwerkelijk hoeveelheid elektronen die door een draad of gebruiker stromen. Elektronen mogen voorgesteld worden als minuscule bolletjes die zich vrij door metaal kunnen bewegen. Het is de stroom die de energie levert. De stroom wordt uitgedrukt in Ampère. Een zekering van 2 Ampère zal doorbranden als de stromende hoeveelheid elektronen de 2 Ampère overschrijdt. Een voeding van 1 Ampère kan maximaal een stroom van 1 Ampère leveren.



Vermogen, spanning, stroom en weerstand verhouden zich op een bepaalde manier ten opzichte van elkaar.
Als er 2 bekend zijn dan kan de derde berekend worden.

Stel je een simpele schakeling voor, een batterij en een lampje die dmv twee draden met elkaar verbonden zijn.
De batterij levert elektronen die van de pluspool via het lampje terugvloeien naar de minpool.

Als de spanning van de batterij afneemt zorgt de batterij voor minder druk en neemt de elektronenstroom door het lampje af.
Het lampje geeft dan minder licht, er wordt dus minder elektrisch vermogen omgezet in licht en warmte.
Een vermindering van de spanning veroorzaakt dus een afname van de stroom en een afname van het vermogen.
Een verhoging van de spanning veroorzaakt echter een toename van de stroom en een toename van het vermogen.

De onderlinge verhouding is als volgt:  vermogen (Watt) = spanning (Volt) x stroom (Ampère)

Hieruit kun je de volgende drie formules afleiden:
Vermogen (Watt)       =      Spanning (Volt)        x       Stroom (Ampère)
Spanning (Volt)          =      Vermogen (Watt)     :        Stroom (Ampère)
Stroom (Ampère)      =      Vermogen (Watt)     :        Spanning (Volt)

Als er op een voeding staat:   12 Volt - 2 Ampère dan deze dus 12 x 2 = 24 Watt aan vermogen leveren.
Als er op een lamp staat :  100Watt - 230 Volt  dan loopt er een stroom doorheen van 230 : 100 = 2,3 ampere

Let op dat het aantal Ampère soms wordt weergegeven in Milliampère (mA).  Eén Milliampère (mA) is 1/1000ste Ampère.





Hoeveel Watt moet de omvormer zijn die ik nodig heb ( dit verhaal geldt voor alle omvormers )

Een omvormer moet altijd meer vermogen kunnen leveren dan het erop aangesloten apparaat nodig heeft.
( Onder een apparaat versta ik elke gebruiker, dus ook bijvoorbeeld een gloeilamp, kerstverlichting etc. )
Sluit je dus een apparaat van 100 Watt aan op een omvormer, dan moet de omvormer minimaal 100 Watt kunnen leveren.
Als de omvormer meer dan 100 watt kan leveren dan kan dat geen kwaad, dat is zelfs beter.
Als het aangesloten apparaat een motor bevat, dan is de inschakelstroom hoog en is een veel zwaardere omvormer nodig, wel 5 tot 10x zo zwaar.

Hoe kom je nu te weten hoeveel Watt een apparaat verbruikt?

Als eerste kijk je op het typeplaatje, dit zit meestal op de achter- of onderzijde van het apparaat.
Staat daar bijvoorbeeld:  230V - 100W  of  230 Volt - 100Watt , dan is het duidelijk, het vermogen van dit apparaat is dan 100 watt.
Wil je dit apparaat op een omvormer aasluiten, dan moet de omvormer minimaal 100 watt kunnen leveren.
Als het apparaat een motor bevat (bv een mixer) dan is 500 of 1000 Watt aan te raden.

Soms staan er op een apparaat twee vermogens.
Bijvoorbeeld:  "Primair 200 Watt - Secundair 180 Watt"  of   "Input 200 Watt - Output 180 watt"
In zo'n geval geeft het plaatje zowel het vermogen aan dat het apparaat opneemt van het lichtnet (primair vermogen) én het vermogen dat het apparaat afgeeft (secundair vermogen)  Voor een omvormer is altijd het opgenomen (primaire) vermogen van belang. Dit is ook altijd het hoogste vermogen dat genoemd wordt. Een apparaat neemt immers altijd meer vermogen op dan het afgeeft.  Staan er dus meerdere vermogens op een apparaat, ga dan altijd uit van het hoogste. Als het apparaat een motor bevat (bv een mixer) dan is een omvormer aan te raden die 5 tot 10x zoveel vermogen kan leveren.

Staat er op het typeplaatje geen vermogen, maar Volt en Ampere,  ( bv. 230V - 5A  of  230 Volt - 5 Ampere)  kijk dan in het vorige hoofdstuk op deze pagina hoe je het vermogen uit kunt rekenen.

Heeft het apparaat geen typeplaatje, kijk dan in de gebruiksaanwijzing , of zoek het apparaat eens op met Google , vaak is dan ook het vermogen te achterhalen.

Als het op geen van deze manieren lukt om het vermogen van een apparaat te achterhalen dan rest alleen nog de mogelijkheid om het op te meten.
Hiervoor kun je een energiemeter gebruiken, of je laat het opmeten door een elektricien of elektronicus.

BELANGRIJK:  Soms nemen ook apparaten zonder motor meer piekvermogen op dan op het typeplaatje staat. Vooral bij apparaten met een verwarmingselement speelt dit een rol. Een bekend voorbeeld hiervan zijn hairstylers. Wat doen die apparaten namelijk......
Er zit een verwarmingselement in dat het apparaat snel op temperatuur brengt, bijvoorbeeld een verwarmingselement van 200 watt.
Dit brengt het apparaat in bijvoorbeeld 10 seconden op de benodigde temperatuur. Daarna schakelt het verwarmingselement uit en het apparaat gaat langzaam wat afkoelen. Wanneer het apparaat zijn minimum temperatuur heeft bereikt schakelt het verwarmingselement weer even in om het apparaat op temperatuur te brengen en schakelt vervolgens weer uit. Het apparaat gebruikt dus even 200 Watt, en dan een tijdje niets, dan weer even 200 watt, dan weer niets en zo verder. Hierdoor gebruikt het apparaat GEMIDDELD misschien maar 40 Watt. Het kan dus zijn dat er dan 40 Watt op het typeplaatje staat.  De omvormer moet echter tijdens het opwarmen de hele 200 Watt kunnen leveren. De omvormers moet dus ook nu 200 watt zijn en geen 40 watt zoals op het typeplaatje staat.
Neem dus ook bij apparaten met een verwarmingselement, voor de zekerheid,  een veel zwaardere omvormer





Hoe kies ik de juiste Netvoeding of Netadapter voor mijn apparaat

Als je een apparaat hebt, waarvan de netadapter of de netvoeding stuk is, dan moet je goed op een aantal zaken letten voordat je een nieuwe koopt. Normaal vindt je de benodigde informatie op de oude netvoeding.

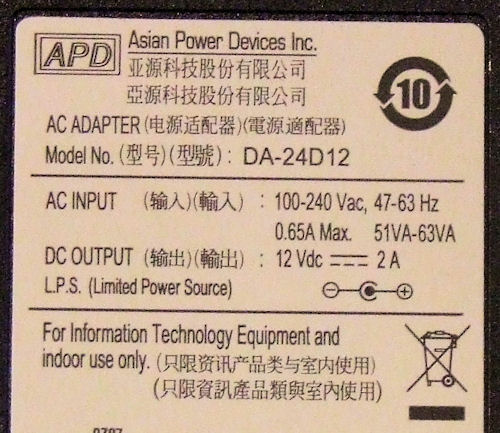

Voorbeeld:

Ten eerste moet de ingangsspanning kloppen. Als de voeding in Nederland in het stopcontact gestoken moet worden, dan moet de netadapter of netvoeding geschikt zijn voor een netspanning tussen 220 en 240 Volt wisselspanning. Wil je de netadapter of netvoeding ook in andere landen kunnen gebruiken, dan kun je er één kiezen die geschikt is voor verschillende netspanningen, bijvoorbeeld 100 tot 240 Volt.
( De voeding in het voorbeeld is geschikt voor netspanningen van 100 tot 240 Volt wisselspanning )

De uitgangspanning moet precies overeen komen met de spanning die het aan te sluiten apparaat nodig heeft, en u moet ook goed opletten of het aan te sluiten apparaat wisselspanning (aangeduid met AC of ~ ) of gelijkspanning (aangeduid met DC of = ) nodig heeft. Deze gegevens zijn heel belangrijk, een onjuiste spanning kan zowel de netvoeding als het aangesloten apparaat onherstelbaar beschadigen !!
( De voeding in het voorbeeld heeft een uitgangsspanning van 12 Volt gelijkspanning )

De uitgangsstroom of het geleverde vermogen. Een netadapter of netvoeding moet niet alleen de juiste spanning leveren, maar moet ook voldoende vermogen kunnen leveren. Hiervoor moet je weten hoeveel stroom ( aangeduid met A of Ampère) of hoeveel vermogen (aangeduid met Watt of VA) het aan te sluiten apparaat nodig heeft. Het is belangrijk dat de netvoeding voldoende stroom of vermogen kan leveren. Als de netvoeding méér kan leveren dan het aan te sluiten apparaat nodig heeft, dan is dat geen probleem, dat is zelfs goed. De netvoeding wordt dan niet maximaal belast. Hij wordt dan minder warm en gaat ook langer mee. De maximale uitgangsstroom en het maximale vermogen zijn evenredig met elkaar, als één van de twee waardes klopt, dan klopt de andere ook.
( De voeding in het voorbeeld heeft een vermogen van maximaal 63 Watt en kan maximaal 2 Ampere leveren )

De plus en de min
Als de
netadapter of netvoeding gelijkspanning levert, dan moet er rekening gehouden worden met de plus en de min. Als er aan de netvoeding een stekkertje zit, dan heeft dit stekkertje meestal twee kontakten. Op één van deze kontakten is de plus aangesloten, en op één de min. Dit moet overeenkomen met de plus en de min van het aan te sluiten apparaat. Een verkeerd om aangesloten plus en min kan zowel de netvoeding als het aangesloten apparaat onherstelbaar beschadigen !!
( De voeding in het voorbeeld heeft de plus aan de binnenkant van het stekkertje )

Het juiste stekkertje
Uiteraard moet het stekkertje van de
netadapter of netvoeding passen op het aan te sluiten apparaat. Bij veel netvoedingen zitten meerdere stekkertjes. Als het juiste stekkertje er niet bij zit, dan kun je het stekkertje van de defecte netvoeding afhalen en dit aan de nieuwe netvoeding monteren.

Universele netvoedingen of netadapters
zijn ontzettend handig, ze kunnen op meerdere spanningen ingesteld worden, ze hebben meestal meerdere verwisselbare stekkertjes en de plus en min kunnen naar wens omgedraaid worden. Maar daar zit dan ook meteen gevaar. Als je iets verkeerd instelt dan kunnen zowel de netvoeding als het aangesloten apparaat onherstelbaar beschadigen. Gebruik dus alleen universele netvoedingen of netadapters als je weet waar je mee bezig bent.

De begrippen primair en secondair die je vaak op een netvoeding aantreft staan voor ingang en uitgang. De primaire zijde is de ingang en de secundaire zijde de uitgang. Als er bijvoorbeeld op een voeding staat:
Prim. 230V AC - Sec. 12V DC 2A
Dan betekent dat:
Ingang:  (primair) 230 Volt wisselspanning (AC)
Uitgang:  (secundair) 12 Volt gelijkspanning (DC) maximaal 2 Ampere













Handige Links:

www.video-kabels.nl

www.antenne-kabels.nl

www.audio-kabels.nl

www.elektronica-online.nl

www.elektronicaonline.nl

www.omvormer-pagina.nl

www.elektronica-winkel.nl

www.gebruikte-spellen.nl

www.gsm-onderdelen.nl

www.afstandsbediening-online.eu

www.hirschmann.org.uk

www.visaton.net

www.afstandsbediening.co.uk

www.dvi-kabel.eu

www.scart-kabel.eu

www.hdmi-kabel.be

www.omvormer.co.uk

www.elektronicawereld.nl

www.omvormers.be















































































Een greep uit het enorme aanbod omvormers van www.elektronica-online.nl



Omvormer 230V - 110V - €13.50 incl. BTW
Omvormer 230 Volt naar 110 Volt - 100 Watt - Met randaarde stekker en 3 pens randaarde uitgang.

DC - DC Omvormer - €9.00 incl. BTW
Omvormer voor de sigarettenaansteker van de auto - 5 Volt - 2000mA - voor Playstation Portable.

Omvormer 12V - 230V - €27.00 incl. BTW
Omvormer 12V - 230V , 150 Watt

USB Verloop Stekker - €14.50 incl. BTW
USB naar RS232 omvormer.

Pure Sinus Omvormer - €139.00 incl. BTW
Zuivere Sinus Omvormer - 24 Volt naar 230 Volt - 300 Watt

Omvormer 24V - 230V - €124.00 incl. BTW
Omvormer 24V - 230V , 1000 Watt

Geschakelde DC - DC Omvormer - €16.00 incl. BTW
Schakelende omvormer voor in de sigarettenaansteker van de auto - 1,5 tot 12 Volt , 2000mA

Omvormer 12V - 230V , 150 Watt - €32.00 incl. BTW
230 Volt in de auto - Skytronic Omvormer 12 Volt naar 230 Volt - 150 Watt

DC - DC Omvormer - €58.00 incl. BTW
Omvormer van 24 Volt naar 12 Volt (13,8V) - max. 16 Ampere

DC - DC Omvormer - €72.00 incl. BTW
Omvormer van 24 Volt naar 12 Volt (13,8V) - max. 24 Ampere

DC - DC Omvormer - €110.00 incl. BTW
Omvormer van 24 Volt naar 12 Volt (13,8V) - max. 35 Ampere

Omvormer 12V - 230V - €49.00 incl. BTW
Omvormer 12V - 230V , 150 Watt

Omvormer 12V - 230V - €22.00 incl. BTW
Omvormer van 12 Volt naar 230 Volt - 150 Watt - Dubbele uitgang - Met externe Schakelaar

Omvormer 24V - 230V - €39.50 incl. BTW
Omvormer 24V - 230V , 150 Watt

Omvormer 12V - 230V - €79.00 incl. BTW
Omvormer 12V - 230V , 600 Watt

Omvormer 24V - 230V - €75.00 incl. BTW
Omvormer 24V - 230V , 600 Watt

DC - DC Omvormer met USB - €16.00 incl. BTW
Universele Voeding / Lader voor in de auto - 3 tot 12V - 1800mA - Met 6 verloopstekkertjes én USB

Omvormer 12V - 230V - €196.00 incl. BTW
Omvormer 12V - 230V , 1700 Watt

Omvormer 230V - 110V - €5.90 incl. BTW
Omvormer 230 Volt naar 110 Volt - 45 Watt

Omvormer 230V - 110V - €9.80 incl. BTW
Omvormer 230 Volt naar 110 Volt , 75 Watt

Kert Omvormer 230V - 110V - €44.00 incl. BTW
Kert Professionele Omvormer 230 Volt naar 110 Volt - max. 150 Watt

Omvormer 230V - 110V - €29.50 incl. BTW
Omvormer 230 Volt naar 110 Volt , 200 Watt

Kert Omvormer 230V - 110V - €176.00 incl. BTW
Kert Professionele Omvormer 230 Volt naar 110 Volt - max. 1000 Watt

Omvormer 110V - 230V - €49.00 incl. BTW
Omvormer 110V - 230V , 100 Watt

DC - DC Omvormer - €4.50 incl. BTW
Omvormer voor in de sigarettenaansteker van de auto. 1,5 tot 12 Volt , 800mA

DC - DC Omvormer - €22.00 incl. BTW
Omvormer van 24 Volt naar 3 tot 13,8 Volt - max. 2 Ampere

DC - DC Omvormer - €31.00 incl. BTW
Omvormer van 24 Volt naar 12 Volt (13,8V) - max. 4 Ampere

DC - DC Omvormer - €49.00 incl. BTW
Omvormer van 24 Volt naar 12 Volt (13,8V) - max. 12 Ampere

Omvormer 230V - 110V - €149.00 incl. BTW
Omvormer 230V-110V én 110V-230V - 1500 Watt

Omvormer 230V - 110V - €199.00 incl. BTW
Omvormer 230V-110V én 110V-230V - 2000 Watt

Omvormer 230V - 110V - €39.00 incl. BTW
Omvormer 230V-110V én 110V-230V - 100 Watt

Omvormer 12V - 230V - €20.00 incl. BTW
230 Volt in de auto !! - Omvormer 12 Volt naar 230 Volt - 150 Watt

Omvormer 24V - 230V - €27.00 incl. BTW
Omvormer 24V - 230V , 150 Watt

Omvormer 24V naar 230 V - €25.00 incl. BTW
AANBIEDING - Skytronic Omvormer 24V - 230 V voor bv. in de vrachtwagen - 150 watt ( normaal € 39,- )

DC - DC Omvormer - €9.00 incl. BTW
Omvormer voor in de sigarettenaansteker van de auto. 1,5 tot 12 Volt - 2000mA

Omvormer 230V - 110V - €259.00 incl. BTW
Omvormer 230V-110V én 110V-230V - 3000 Watt

Pure Sinus Omvormer - €119.00 incl. BTW
Zuivere Sinus Omvormer - 12 Volt naar 230 Volt - 150 Watt

Pure Sinus Omvormer - €139.00 incl. BTW
Zuivere Sinus Omvormer - 12 Volt naar 230 Volt - 300 Watt

DC - DC Omvormer - €8.50 incl. BTW
Omvormer voor de sigarettenaansteker van de auto - 3 tot 7 Volt - 2100mA - Speciaal voor Camera's

Omvormer 230V - 110V - €69.00 incl. BTW
Omvormer 230V-110V én 110V-230V - 500 Watt

Omvormer 230V - 110V - €99.00 incl. BTW
Inverter 230V-110V én 110V-230V - 800 Watt

Omvormer 230V - 110V - €119.00 incl. BTW
Omvormer 230V-110V én 110V-230V - 1000 Watt

Omvormer 230V - 110V - €99.00 incl. BTW
Omvormer 230V-110V - 1000 Watt

Omvormer 230V - 110V - €39.00 incl. BTW
Omvormer 230 Volt naar 110 Volt , 300 Watt

Omvormer 24V - 230V - €79.00 incl. BTW
Omvormer 24V - 230V , 600 Watt

Omvormer 12V - 230V - €369.00 incl. BTW
Omvormer 12V - 230V , 2500 Watt

Pure Sinus Omvormer - €99.00 incl. BTW
MEC Zuivere Sinus Omvormer - 12 Volt naar 230 Volt - 150 Watt

Pure Sinus Omvormer - €119.00 incl. BTW
Zuivere Sinus Omvormer - 24 Volt naar 230 Volt - 150 Watt

Omvormer 230V - 110V - €59.00 incl. BTW
Omvormer 230V-110V - 500 Watt

Omvormer 12V - 230V - €124.00 incl. BTW
Omvormer 12V - 230V , 1000 Watt

IDE - SATA Omvormer - €18.00 incl. BTW
Mini IDE - S-ATA Omvormer

Omvormer 12V - 230V - €25.00 incl. BTW
Compacte Omvormer voor in de Sigarettenaansteker aansluiting , 12V - 230V , 75 Watt

Aan / Uit Schakelaar - €13.00 incl. BTW
Afstand Bediende Aan / Uit Schakelaar voor omvormers 1000 t/m 1700 Watt

Omvormer / Lader 12V - 230V - €109.00 incl. BTW
Omvormer 12V - 230V , 600 Watt - met ingebouwde acculader

DC - DC Omvormer - €15.00 incl. BTW
Omvormer voor in de sigarettenaansteker van de auto - 1,5 tot 12 Volt - 3000mA - Incl. mini USB plug

Pure Sinus Omvormer - €210.00 incl. BTW
Zuivere Sinus Omvormer - 12 Volt naar 230 Volt - 600 Watt

Omvormer 12V - 230V - €38.00 incl. BTW
Omvormer 12V - 230V , 300 Watt

Omvormer 24V - 230V - €38.00 incl. BTW
Omvormer 24V - 230V , 300 Watt

Omvormer / Lader 24V - 230V - €109.00 incl. BTW
Omvormer 24V - 230V , 600 Watt - met ingebouwde acculader

Omvormer / Lader 12V - 230V - €155.00 incl. BTW
Omvormer 12V - 230V , 1000 Watt - met ingebouwde acculader

Omvormer / Lader 24V - 230V - €155.00 incl. BTW
Omvormer 24V - 230V , 1000 Watt - met ingebouwde acculader

Omvormer 24V - 230V - €196.00 incl. BTW
Omvormer 24V - 230V , 1700 Watt

Omvormer 24V - 230V - €369.00 incl. BTW
Omvormer 24V - 230V , 2500 Watt

Omvormer 24V - 230V , 150 Watt - €30.00 incl. BTW
Skytronic Omvormer 24V - 230 V voor o.a. vrachtwagens - 150 watt - Met Belgisch / Frans stopkontakt

Omvormer 24V - 230V , 300 Watt - €35.00 incl. BTW
Skytronic Omvormer 24V - 230 V voor o.a. vrachtwagens - 300 watt - Met Belgisch / Frans stopkontakt

Pure Sinus Omvormer - €210.00 incl. BTW
Zuivere Sinus Omvormer - 24 Volt naar 230 Volt - 600 Watt

Omvormer 110V - 230V - €7.50 incl. BTW
Omvormer 110V - 230V , 45 Watt

Omvormer 110V - 230V - €19.00 incl. BTW
Omvormer 110V - 230V , 75 Watt

Omvormer 12V - 230V + USB - €32.00 incl. BTW
Omvormer 12V - 230V , 150 Watt , Met USB uitgang om diverse portable apparatuur op te laden

Omvormer 24V - 230V + USB - €32.00 incl. BTW
Omvormer 24V - 230V , 150 Watt , Met USB uitgang om diverse portable apparatuur op te laden

Omvormer 12V - 230V + USB - €44.00 incl. BTW
Omvormer 12V - 230V , 300 Watt , Met USB uitgang om diverse portable apparatuur op te laden

Omvormer 24V - 230V + USB - €44.00 incl. BTW
Omvormer 24V - 230V , 300 Watt , Met USB uitgang om diverse portable apparatuur op te laden.

DC - DC Omvormer - €29.60 incl. BTW
Omvormer van 24 Volt naar 12 Volt (13,8V) - max. 15Ampere

DC - DC Omvormer - €56.00 incl. BTW
Omvormer van 24 Volt naar 12 Volt (13,8V) - max. 30 Ampere
